Panely typu honeycomb 6–10 mm – problém montáže
Panely typu plástve (honeycomb) o tloušťce 6–10 mm dominují v lehkých konstrukcích.
👉 Klasické metody zde selhávají.
Nýtovací matice, hmoždinky ani lepení si neporadí s:
- dutým jádrem
- ultratenkým pláštěm
Řešení: Deform-Nut TC/SC/1 – kombinace mechanického kotvení + strukturálního lepidla.
Nejzásadnější závěry
- systém TC/SC/1 umožňuje závity M5–M8 od tl. cca 6 mm
- pevnost ve vytržení až 2–5× vyšší než standard
- použití: železnice, automotive, letectví
- žádné průchozí otvory → estetika
- možnost opakovaného servisu
Problém: jak kotvit do 6–10 mm honeycomb?
Po roce 2020 výrazný růst použití:

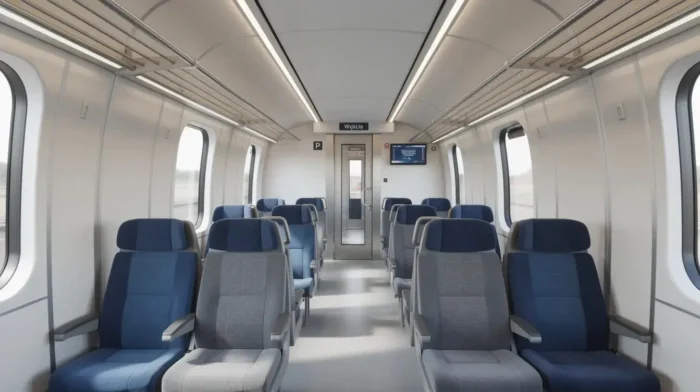

- vlaky
- letadla
- vozidla
- výtahy
Konstrukce:
- pláště: 0,5–1 mm
- jádro: duté buňky
- tloušťka: 6–10 mm
👉 problém:
- hmoždinky ničí strukturu
- nýtovací matice deformují plášť
- cage-nut nemají oporu
➡️ není kde vytvořit závit
Proč klasika nefunguje
Lepení
- dlouhé vytvrzení
- bez kontroly
- bez servisu
Vruty / hmoždinky
- trhají materiál
- nefungují v dutině
Svařování
- nemožné / deformace
👉 klasika je navržena pro plné materiály
Řešení: Deform-Nut TC/SC/1
Speciální systém pro honeycomb.
Princip:
- mechanické zaklínění
- lepidlo vyplní strukturu
Výsledky:
- pevný závit v dutém materiálu
- rovnoměrné rozložení napětí
- minimální počet závitů (2–3)
Jak systém funguje
1. Montáž nýtovací matice
- přesný otvor
- osazení
- zatažení nástrojem
2. Aplikace lepidla
- do dutiny
- kompatibilní s materiálem
3. Vložení insertu
- rozvede lepidlo
- klíč s momentem
4. Vytvrzení
- vyplnění buněk
- prostorové kotvení
Výsledky
- žádné průchozí otvory
- vysoká odolnost proti vytržení
- stabilita při vibracích
- možnost demontáže
Technické parametry
- tloušťka panelu: od 6 mm
- plášť: od 0,5 mm
- závity: M5, M6, M8
- materiály: ocel, nerez, titan
- teplota: -40°C až +150°C
Použití
Odvětví:
- železnice
- automotive
- letectví
- výtahy
- elektrotechnika
Aplikace:
- panty
- madla
- panely
- kabelové trasy
Výhody pro projektanta
Konstrukční:
- tenčí panely
- bez výztuh
- zachování designu
Provozní:
- odolnost vůči vibracím
- dlouhá životnost
Výrobní:
- standardní nástroje
- jednoduchá kontrola
Ekonomické:
- méně reklamací
- nižší hmotnost
- nižší náklady
FAQ
Jak vybrat velikost?
Podle tloušťky panelu a zatížení (M5–M8).Lze použít v kompozitech?
Ano – nutný kompatibilní lepidlový systém.Je potřeba speciální nářadí?
Ne – standardní nýtovací nástroje + aplikátor lepidla.Jak probíhá servis?
Pouze šrouby – vložka zůstává.Nahradí všechny nýtovací matice?
Ne – jen pro duté struktury.Shrnutí
TC/SC/1:
- řeší problém dutých struktur
- zvyšuje pevnost
- umožňuje servis
- zachovává estetiku
👉 klíčové řešení pro lightweight konstrukce
👉 Potřebuješ návrh pro konkrétní panel? Napiš – dopočítáme řešení.
