Mubux – závitová vložka do plastu lisovaná pod tlakem
Nejzásadnější závěry

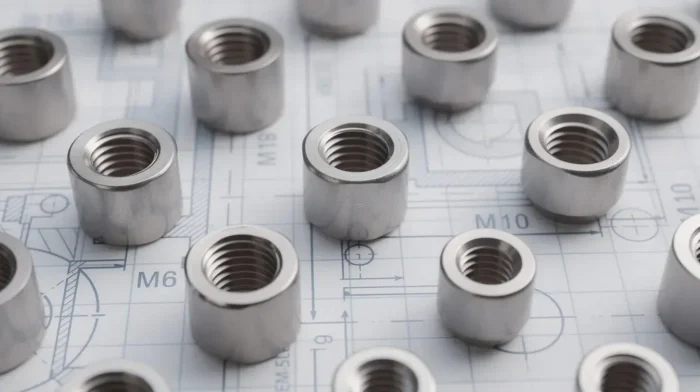

Závitová vložka Mubux je mosazný nebo ocelový prvek s vnitřním závitem, který se do plastu osazuje lisováním – bez ultrazvuku a bez ohřevu.
Mubux je ideální pro jemné a křehké materiály, protože minimalizuje riziko poškození stěn otvoru při montáži.
Řeší typické problémy závitů přímo v plastu:
- tečení materiálu
- vytržení po opakované montáži
- nestabilní utahovací moment
Vložky Mubux vydrží více než 1000 montážních cyklů bez degradace závitu. Pevnost proti vytržení je 3–4× vyšší než u přímého závitu v plastu.
Dostupné rozsahy:
- M3 až M12
- materiály: PA, ABS, PC, POM, PBT
- minimální tloušťka stěny: cca 2 mm
Výběr správné vložky nezávisí jen na velikosti závitu, ale také na chování materiálu při instalaci a jeho odolnosti proti vytažení.
Úvod: kdy závit v plastu přestává stačit
U elektronických krytů, dílů pro domácí spotřebiče nebo automotive komponentů často nastává stejný problém:
Závit přímo v ABS nebo PA funguje prvních 30–50 montáží. Potom se začínají objevovat:
- stržené závity
- servisní reklamace
- nutnost výměny celého dílu
Plast pod dlouhodobým zatížením teče. I při správném utahovacím momentu může po několika měsících klesnout přítlačná síla o 50–70 %.
Mubux přenáší práci závitu z plastu na kov. Spoj je díky tomu předvídatelný, opakovatelný a výrazně odolnější.
Proč použít Mubux místo závitu přímo v plastu
Vyšší životnost
Závit v plastu se opotřebuje po desítkách cyklů.
Mubux vydrží více než 1000 cyklů.
Eliminace tečení plastu
Kovová vložka přenáší axiální a smykové zatížení. Plast pouze drží vložku v poloze.
Stabilní utahovací moment
Díky kovovému závitu lze přesně nastavit moment na výrobní lince.
Nižší riziko poškození
Při správném návrhu a montáži je riziko stržení závitu minimální.
| Parametr | Závit v plastu | Vložka Mubux |
|---|---|---|
| Pevnost proti vytržení v ABS | 150–220 N | 450–800 N |
| Počet montážních cyklů | <50 | >1000 |
| Stabilita momentu | proměnná | stabilní |
| Riziko reklamací | vysoké | nízké |
Jak funguje závitová vložka Mubux
Princip je jednoduchý:
kov pracuje, plast drží.
Vložka se lisuje do přesně připraveného otvoru. Plast se při osazení lokálně deformuje a vyplní vnější rádlování vložky.
Kotvení
Vnější povrch vložky může mít:
- diamantové nebo šroubové rádlování
- podříznutí
- přírubu
- šikmé ozubení
To zajišťuje vysokou odolnost proti vytažení i protočení.
Přenos zatížení
Síly ze šroubu M3–M8 přecházejí na kovovou vložku, ne přímo na plastový závit.
Technická specifikace Mubux
Materiály
- mosaz – standard
- pozinkovaná ocel
- nerez A2 / 316 – vlhké a agresivní prostředí
Rozsahy závitů
- M3 až M12
- délka osazení cca 6–20 mm
Kompatibilní plasty
- PA, PA66-GF30
- ABS
- PC, PC-ABS
- POM
- PBT
Orientační parametry
| Rozměr | Utahovací moment | Otvor Ø | Hloubka |
|---|---|---|---|
| M3 | 2–3 Nm | 3,9 mm | 5,8 mm |
| M4 | 2–3 Nm | 5,2 mm | 7,2 mm |
| M5 | 4–6 Nm | 6,5 mm | 9,0 mm |
| M6 | 4–8 Nm | 8,0 mm | 12,8 mm |
Provozní teplota systému: cca -40 °C až +150 °C, podle vlastností základního plastu.
Kde má Mubux výhodu
B-Lok
Pro plasty, hlavně při montáži za tepla, ultrazvukem nebo při vstřikování.
Ensat
Samozávitové vložky pro kov, tvrdé dřevo a některé plasty.
Keep-Nut
Pro tenké tvrdé desky, kompozity, HPL a panely.
Filtec
Drátové vložky pro opravu závitů.
👉 Pro lisování do plastu pod tlakem je standardní volbou právě Mubux.
Projektování a montáž Mubux
Správný otvor
Toleranci je nutné dodržet přesně.
- příliš malý otvor → riziko prasknutí stěny
- příliš velký otvor → nízká retence
Příprava otvoru
- vrtání nebo vytvoření při vstřikování
- kontrola kolmosti
- odstranění otřepů
- kontrola průměru

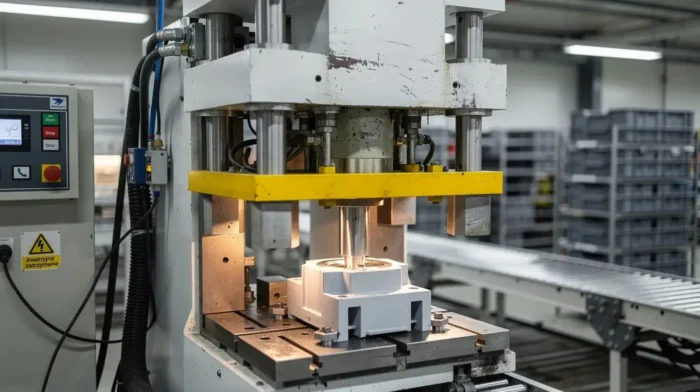

Lisování
Použít lze:
- excentrický lis
- hydraulický lis
- pneumatický lis
Důležité je:
- kontrolovat rychlost lisování
- držet vložku kolmo
- nepřekročit hloubku osazení
Typické chyby montáže
- lisování do otvoru mimo toleranci
- špatná souosost
- příliš hluboké osazení
- příliš malá tloušťka stěny
- chybějící test vytržení před sériovou výrobou
Před sérií doporučujeme provést zkoušky vytržení a montážních cyklů.
Kde se Mubux používá
Elektronické kryty
Řídicí jednotky, zdroje, I/O moduly.
Typicky M3/M4 a časté servisní otevírání.
Automotive
Držáky, pojistkové skříňky, komponenty z PA66-GF.
Odolnost vůči vibracím a teplotním změnám.
Domácí spotřebiče
Pračky, myčky, kávovary.
Opakovaný servis, vlhkost, plastové kryty.
Tenkostěnné konstrukce
Nábytkové systémy, výstavní konstrukce, modulární panely.
