Nýtovací matice jsou osvědčeným řešením pro spojování tenkých materiálů. Jednostranná montáž, rychlá instalace, možnost použití šroubu tam, kde není přístup z druhé strany. Klasické průchozí nýtovací matice mají ale omezení: nechrání proti samovolnému povolování vlivem vibrací a proměnných zatížení.
Nejdůležitější závěry
Samojistné nýtovací matice řeší problém povolování šroubů v konstrukcích vystavených vibracím a dynamickému zatížení.
- Obsahují polyamidovou vložku (nylon insert), která vytváří moment odporu (prevailing torque)
- Umožňují stabilní polohu šroubu bez dalších prvků – není nutné používat lepidla na závity, pružné podložky ani kontramatice
- Typické rozsahy závitů: M5–M10
- Varianty: standardní límec, zapuštěný límec, šestihranné (anti-rotation) provedení
- Ideální pro: dopravu, stroje, kryty zařízení, tenkostěnné konstrukce
Co je samojistná nýtovací matice?
Klasická nýtovací matice vytvoří závit v tenkém materiálu, ale nezajišťuje spoj proti povolení.
Klasická nýtovací matice:
- pouze závit
- šroub se pohybuje v toleranci závitu (0,1–0,3 mm)
- nutnost dodatečného zajištění
Samojistná nýtovací matice:
- obsahuje nylonový kroužek v horní části závitu
- vytváří tření při šroubování
- funguje podobně jako nyloc matice
- zajišťuje stabilní spoj odolný vůči vibracím
👉 Kombinuje 2 funkce: vytvoření závitu + zajištění proti povolení.
Konstrukce a princip fungování
Zvenku vypadá stejně jako běžná nýtovací matice. Rozdíl je uvnitř.
Konstrukční prvky:
- tělo (deformovaná část)
- límec
- závit
- polyamidová vložka (nylon 6/6)
Polyamid zmenšuje průchod závitu → vzniká tření.
👉 Výsledek:
- interferenční zóna
- radiální + axiální tření
- prevailing torque cca 1–3 Nm (pro M6)
Samojistný efekt funguje při:
- statickém zatížení
- dynamickém zatížení
Funkce a přínosy
1. Zajištění proti povolování
- žádné samovolné uvolnění při vibracích
- 90–95 % předpětí i po milionech cyklů
- méně servisních zásahů
2. Kontrola polohy šroubu
- jasně cítit konec dotažení
- žádné „plavání“ v závitu
- opakovatelnost montáže ±0,1 mm
👉 Prakticky eliminuje:
- pružné podložky
- lepidla
- kontramatice

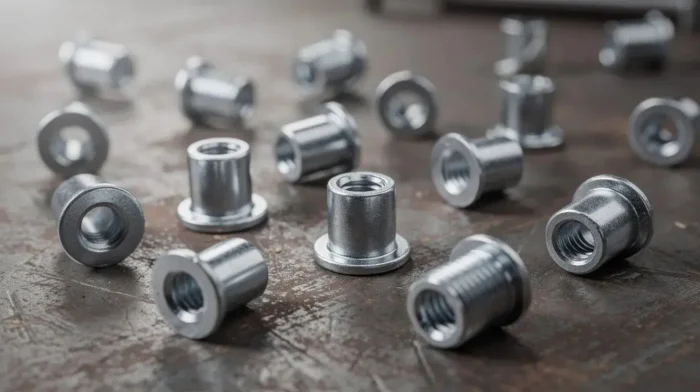

Sortiment a varianty
Rozsahy závitů
- M5, M6, M8, M10
Materiály
- pozinkovaná ocel (500–1000 h salt spray)
- nerez A2 / A4 (venkovní použití)
- pro extrémní aplikace i titan
Typy límců
- standardní – větší opěrná plocha
- zapuštěný – lepší estetika
Šestihranné provedení
- vyšší odolnost proti protočení (3–5×)
- ideální pro dynamické zatížení
Jak správně vybrat
Materiál a tloušťka
- M5: min. cca 0,5 mm
- M10: max. cca 6 mm
- měkké materiály → šestihran / speciální typy
Zatížení
- vyšší síly → větší závit (např. M8 místo M5)
- příklad M6 v 2 mm plechu: 10–15 kN
Prostředí
- interiér → pozink
- exteriér → nerez
- agresivní prostředí → A4
👉 Doporučení: test v reálné aplikaci.
Typické aplikace
Tenké plechy
- rozvaděče, kryty
- řešení: závit + zajištění bez dalších prvků
Automotive a transport
- karoserie, interiéry
- vibrace + proměnné zatížení
Stroje
- kryty, vedení
- kontrola montáže
👉 Použití: strojírenství, železnice, HVAC, stavebnictví
Implementace a optimalizace (Value Engineering)
Samojistná nýtovací matice často:
- zjednoduší konstrukci
- sníží počet dílů
- zkrátí montáž
👉 Úspora celkových nákladů až 30–40 %
Doporučený postup:
- testovací série
- montáž + opakované utažení
- kontrola momentu a vůlí
Shrnutí
Samojistná nýtovací matice = upgrade klasického řešení:
- standardní: pouze závit
- samojistná: závit + nylon + stabilita
👉 Použij, když:
- máš vibrace
- potřebuješ přesnou polohu
- chceš snížit počet komponent
FAQ
Lze opakovaně demontovat?
Ano, cca 5–15 cyklů. Poté klesá účinnost.Jaké nářadí je potřeba?

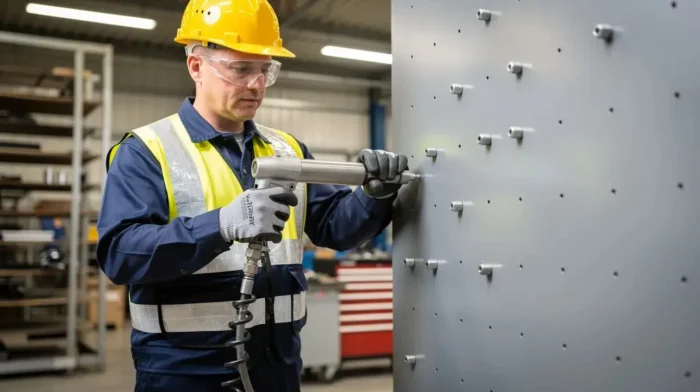

Standardní nýtovací kleště (ruční / pneu / aku).Nahradí lepidlo na závity?
Ve většině aplikací ano.Teplotní rozsah?
cca -40 °C až +120 °C(nad tím ztrácí vlastnosti)
