Ensat Série 347 i 348
Tenkostěnná samořezná závitová vložka.
Modely Ensat® řady 347/348 se třemi řeznými otvory, ve zvláště tenkostěnném provedení. Vhodné zejména pro případy s malou tloušťkou stěny a konstrukce s malými rozměry. Toto provedení je obzvláště vhodné pro montáž na závitořezné stroje, protože stoupání vnějšího a vnitřního závitu je shodné.
K dispozici jsou modely se závity od M3,5 do M12, z pozinkované oceli, nerezové oceli a poniklované.
Modely 347 jsou kratší verze, určené pro tenčí materiály, zatímco modely 348 jsou delší verze, které se používají tam, kde je potřeba delší závit.
Tabulka modelů 347 a 348 z pozinkované oceli:

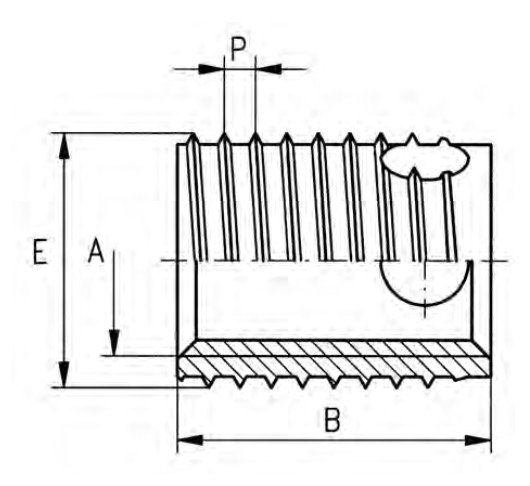

| Model | Vlákno (A) | Délka (B) | Průměr (E) |
|---|---|---|---|
| 347 000 040.110 | M4 | 6 | 5,6 – 5,7 |
| 348 000 040.110 | M4 | 8 | 5,6 – 5,7 |
| 347 000 060.110 | M6 | 8 | 7,5 – 7,7 |
| 348 000 060.110 | M6 | 12 | 7,5 – 7,7 |
| 347 000 080.110 | M8 | 9 | 9,4 – 9,6 |
| 348 000 080.110 | M8 | 14 | 9,4 – 9,6 |
| 347 000 100.110 | M10 | 10 | 11,2 – 11,5 |
| 348 000 100.110 | M10 | 18 | 11,2 – 11,5 |
| 347 000 120.110 | M12 | 12 | 13,2 – 13,5 |
| 348 000 120.110 | M12 | 22 | 13,2 – 13,5 |
Tabulka modelů 347 a 348 v provedení z nerezové oceli:
| Model | Vlákno (A) | Délka (B) | Průměr (E) |
|---|---|---|---|
| 347 000 040.500 | M4 | 6 | 5,6 – 5,7 |
| 348 000 040.500 | M4 | 8 | 5,6 – 5,7 |
| 347 000 060.500 | M6 | 8 | 7,5 – 7,7 |
| 348 000 060.500 | M6 | 12 | 7,5 – 7,7 |
| 347 000 080.500 | M8 | 9 | 9,4 – 9,6 |
| 348 000 080.500 | M8 | 14 | 9,4 – 9,6 |
| 347 000 100.500 | M10 | 10 | 11,2 – 11,5 |
| 348 000 100.500 | M10 | 18 | 11,2 – 11,5 |
| 347 000 120.500 | M12 | 12 | 13,2 – 13,5 |
| 348 000 120.500 | M12 | 22 | 13,2 – 13,5 |
