Ensat Série 337 i 338
Samořezné závitové destičky s lamači třísek.
Speciální závitová vložka Ensat®-SBS byla navržena pro případy, kdy třísky vznikající při samořezání mohou mít škodlivý účinek a případně způsobit vážné následky při následném použití montované součásti – např. elektronika. Proto jsou tři periferně umístěné vrubovací otvory konstruovány jako lapače třísek. Velké třísky vznikající při šroubování se v nich shromažďují a nedostanou se do citlivých částí zařízení.
K dispozici jsou modely se závity od M3 do M16, z pozinkované a nerezové oceli a na zvláštní přání z poniklované oceli nebo mosazi. Pro aplikace vyžadující vysokou odolnost spojovacího prvku vůči kyselinám a korozi můžeme navíc dodat komponenty z materiálu 1.4404 . V tomto provedení jsou k dispozici modely se závity od M3 do M8.
Modely 337 jsou kratší verze, určené pro tenčí materiály, zatímco modely 338 jsou delší verze, které se používají tam, kde je potřeba delší závit.
Tabulka modelů 337 a 338 z pozinkované oceli:

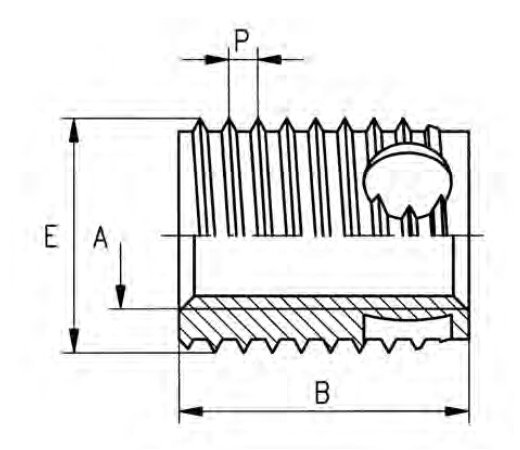

| Model | Vlákno (A) | Délka (B) | Průměr (E) |
|---|---|---|---|
| 337 000 030.110 | M3 | 4 | 4,8 |
| 338 000 030.110 | M3 | 6 | 4,8 |
| 337 000 040.110 | M4 | 6 | 6,2 |
| 338 000 040.110 | M4 | 8 | 6,2 |
| 337 000 060.110 | M6 | 8 | 9,6 |
| 338 000 060.110 | M6 | 12 | 9,6 |
| 337 000 080.110 | M8 | 9 | 11,5 |
| 338 000 080.110 | M8 | 14 | 11,5 |
| 337 000 100.110 | M10 | 10 | 13,5 |
| 338 000 100.110 | M10 | 18 | 13,5 |
| 337 000 120.110 | M12 | 12 | 15,4 |
| 338 000 120.110 | M12 | 22 | 15,4 |
| 337 000 140.110 | M14 | 14 | 17,4 |
| 338 000 140.110 | M14 | 24 | 17,4 |
| 337 000 160.110 | M16 | 14 | 19,4 |
| 338 000 160.110 | M16 | 24 | 19,4 |
Tabulka modelu 337 a 338 v provedení z nerezové oceli:
| Model | Vlákno (A) | Délka (B) | Průměr (E) |
|---|---|---|---|
| 337 000 030.500 | M3 | 4 | 4,8 |
| 338 000 030.500 | M3 | 6 | 4,8 |
| 337 000 040.500 | M4 | 6 | 6,2 |
| 338 000 040.500 | M4 | 8 | 6,2 |
| 337 000 060.500 | M6 | 8 | 9,6 |
| 338 000 060.500 | M6 | 12 | 9,6 |
| 337 000 080.500 | M8 | 9 | 11,5 |
| 338 000 080.500 | M8 | 14 | 11,5 |
| 337 000 100.500 | M10 | 10 | 13,5 |
| 338 000 100.500 | M10 | 18 | 13,5 |
| 337 000 120.500 | M12 | 12 | 15,4 |
| 338 000 120.500 | M12 | 22 | 15,4 |
| 337 000 140.500 | M14 | 14 | 17,4 |
| 338 000 140.500 | M14 | 24 | 17,4 |
| 337 000 160.500 | M16 | 14 | 19,4 |
| 338 000 160.500 | M16 | 24 | 19,4 |
