Ensat Série 309
Mosazná samořezná závitová vložka.
Model 309 je spojovací prvek pro vysokopevnostní spoje odolné proti opotřebení a vibracím v:
– tvrdém dřevě
– měkkého dřeva
– měkkých plastů
– vícevrstvých plastů
Charakteristickým rysem modelů 309 je, že je lze instalovat jak se zářezem směrem dolů (standardně), tak se zářezem směrem nahoru (pro velmi měkké materiály).
Modely Ensat 309 jsou standardně vyrobeny z mosazi, ale k dispozici jsou i modely z nerezové oceli. Rozsah standardních závitů je M3 až M8, ale na zvláštní objednávku můžeme dodat vložky se závity až M16.

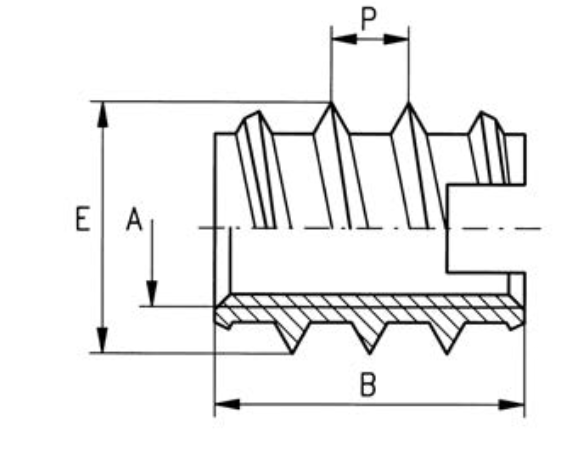

Tabulka modelů 309:
| Model | Vlákno (A) | Délka (B) | Průměr otvoru (E) |
|---|---|---|---|
| 309 000 030.800 | M3 | 6 | 4,2 do 4,3 |
| 309 000 040.800 | M4 | 10 | 5,2 do 5,3 |
| 309 000 050.800 | M5 | 12 | 6,7 do 6,9 |
| 309 000 060.800 | M6 | 14 | 7,7 do 7,9 |
| 309 000 080.800 | M8 | 20 | 10,1 do 10,3 |
| 309 000 100.800 | M10 | 23 | 12,6 do 12,8 |
| 309 000 120.800 | M12 | 26 | 15,6 do 15,8 |
| 309 000 140.800 | M14 | 26 | 18,6 do 18,8 |
| 309 000 160.800 | M16 | 26 | 20,6 do 20,8 |
