Ensat Série 307 i 308
Samořezná závitová vložka.
Modely řady Ensat® 307/308 jsou závitové vložky se třemi samořeznými otvory, které poskytují vynikající šroubové spoje s vysokou pevností, odolností proti opotřebení a vibracím v materiálech s vyšší pevností ve smyku.
Modely jsou k dispozici se závity od M3 do M32, v provedení z pozinkované oceli, nerezové oceli, poniklované oceli a mosazi na zvláštní přání.
Modely 307 jsou kratší verze pro tenčí materiály, zatímco modely 308 jsou delší verze, které se používají tam, kde je potřeba delší závit.
Stůl pro modely 307 a 308 z pozinkované oceli:

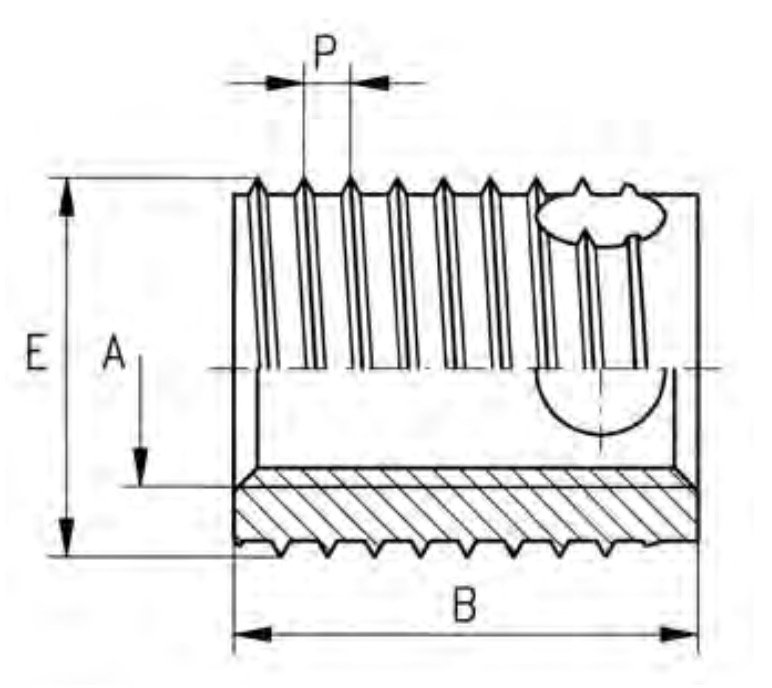

| Model | Vlákno (A) | Délka (B) | Průměr otvoru (L) |
|---|---|---|---|
| 307 000 030.110 | M3 | 4 | 4,7 do 4,8 |
| 308 000 030.110 | M3 | 6 | 4,7 do 4,8 |
| 307 000 040.110 | M4 | 6 | 6,1 do 6,2 |
| 308 000 040.110 | M4 | 8 | 6,1 do 6,2 |
| 307 000 050.110 | M5 | 7 | 7,6 do 7,7 |
| 308 000 050.110 | M5 | 10 | 7,6 do 7,7 |
| 307 000 060.110 | M6 | 8 | 9,5 do 9,6 |
| 308 000 060.110 | M6 | 12 | 9,5 do 9,6 |
| 307 000 080.110 | M8 | 9 | 11,3 do 11,5 |
| 308 000 080.110 | M8 | 14 | 11,3 do 11,5 |
| 307 000 100.110 | M 10 | 10 | 13,3 do 13,5 |
| 308 000 100.110 | M 10 | 18 | 13,3 do 13,5 |
| 307 000 120.110 | M 12 | 12 | 15,2 do 15,4 |
| 308 000 120.110 | M 12 | 22 | 15,2 do 15,4 |
| 307 000 140.110 | M 14 | 14 | 17,2 do 17,4 |
| 308 000 140.110 | M 14 | 24 | 17,2 do 17,4 |
| 307 000 160.110 | M 16 | 14 | 19,2 do 19,4 |
| 308 000 160.110 | M 16 | 24 | 19,2 do 19,4 |
| 307 000 180.110 | M 18 | 18 | 21,2 do 21,4 |
| 308 000 180.110 | M 18 | 24 | 21,2 do 21,4 |
| 308 000 200.110 | M 20 | 27 | 25,2 do 25,4 |
| 308 000 220.110 | M 22 | 30 | 25,2 do 25,4 |
| 308 000 240.110 | M 24 | 30 | 29,2 do 29,4 |
Tabulka modelů 307 a 308 v provedení z nerezové oceli:
| Model | Vlákno (A) | Délka (B) | Průměr otvoru (L) |
|---|---|---|---|
| 307 000 030.500 | M3 | 4 | 4,7 do 4,8 |
| 308 000 030.500 | M3 | 6 | 4,7 do 4,8 |
| 307 000 040.500 | M4 | 6 | 6,1 do 6,2 |
| 308 000 040.500 | M4 | 8 | 6,1 do 6,2 |
| 307 000 050.500 | M5 | 7 | 7,6 do 7,7 |
| 308 000 050.500 | M5 | 10 | 7,6 do 7,7 |
| 307 000 060.500 | M6 | 8 | 9,5 do 9,6 |
| 308 000 060.500 | M6 | 12 | 9,5 do 9,6 |
| 307 000 080.500 | M8 | 9 | 11,3 do 11,5 |
| 308 000 080.500 | M8 | 14 | 11,3 do 11,5 |
| 307 000 100.500 | M 10 | 10 | 13,3 do 13,5 |
| 308 000 100.500 | M 10 | 18 | 13,3 do 13,5 |
| 307 000 120.500 | M 12 | 12 | 15,2 do 15,4 |
| 308 000 120.500 | M 12 | 22 | 15,2 do 15,4 |
| 307 000 140.500 | M 14 | 14 | 17,2 do 17,4 |
| 308 000 140.500 | M 14 | 24 | 17,2 do 17,4 |
| 307 000 160.500 | M 16 | 14 | 19,2 do 19,4 |
| 308 000 160.500 | M 16 | 24 | 19,2 do 19,4 |
| 307 000 180.500 | M 18 | 18 | 21,2 do 21,4 |
| 308 000 180.500 | M 18 | 24 | 21,2 do 21,4 |
| 308 000 200.500 | M 20 | 27 | 25,2 do 25,4 |
| 308 000 220.500 | M 22 | 30 | 25,2 do 25,4 |
| 308 000 240.500 | M 24 | 30 | 29,2 do 29,4 |
